Фильтр-сепаратор с картриджами коагулирующего типа предназначен для очистки сухого газа без капельной жидкости от механических примесей и ржавчины в газовом потоке.

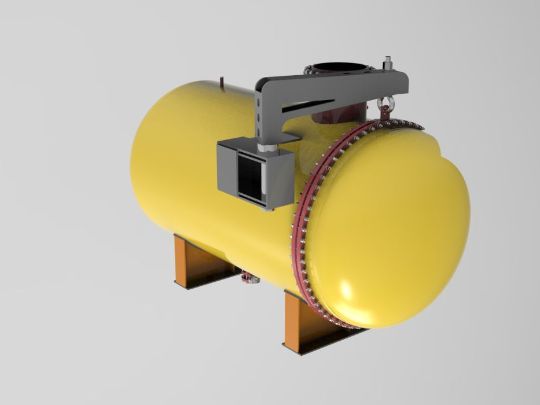

Аппарат представляет собой цилиндрический сосуд, работающий под давлением, с корпусным фланцем, имеющим крепление на шпильках.

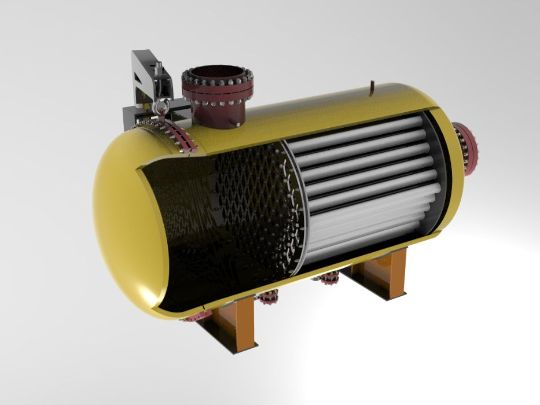

Для открытия корпусного фланца используется подъемно-поворотное устройство, которое позволяет получать полный доступ к внутренним устройствам фильтра-сепаратора и производить замену фильтрующих картриджей, отработавших свой срок.

Диаметр корпуса фильтра-сепаратора соответствует производительности аппарата по газу и содержит в своей конструкции необходимое количество фильтрующих картриджей, необходимое для обеспечения производительности по газу при текущих рабочих технологических условиях и необходимую пылеемкость.

Перепад давления на фильтрующем картридже составляет 0,1 атм. Максимально возможный перепад давления допускаемый до разрушения картриджа составляет 2 атм.

Фильтрующие картриджи выпускаются с любыми размерами пористости ячеек и могут быть изготовлены на размеры механических примесей от 1 мкм до 200 мкм.

Для улавливания механических примесей более 200 мкм возможно применение картриджей из нержавеющего материала с требуемой пористостьюью ячеек.

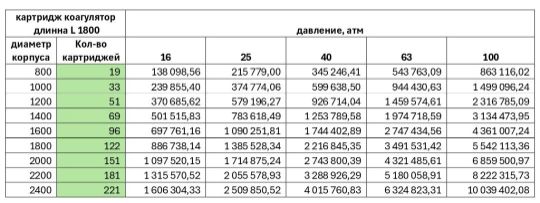

В таблице приведена производительность фильтра-сепаратора по газу в зависимости от диаметра корпуса и рабочего давление. В зеленом столбце указано количество фильтрующих картриджей с длинной 1800 мм, которое минимально необходимо для обеспечения такой производительности при указанном давлении

На графике приведены зависимости производительности от рабочего давления для каждого диаметра корпуса фильтра-сепаратора. За базовую конструкцию принят фильтр-сепаратор с коагулирующими картриджами для механических примесей с длинной 1800 мм

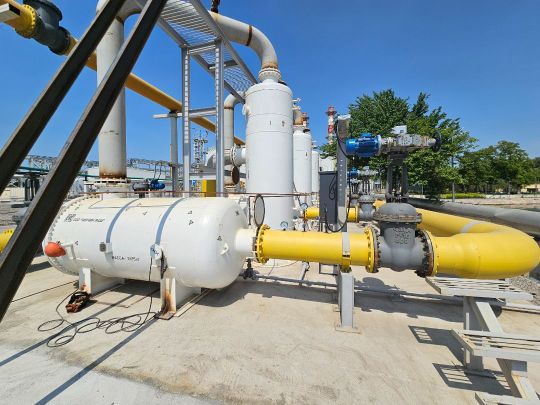

Для обеспечения длительного функционирования фильтрующих элементов перед фильтром-сепаратором возможна установка циклонных пылеуловителей для уменьшения количества механических примесей, которые попадают на фильтрующие картриджи горизонтального фильтра-сепаратора.

Применение циклонных пылеуловителей на основе сепарационных элементов СГВ-7 значительно повышает срок бесперебойной эксплуатации фильтров-сепараторов и увеличивает длительность интервала между заменами картриджей ввиду более качественного отделения механических примесей от газового потока перед фильтром-сепаратором.
