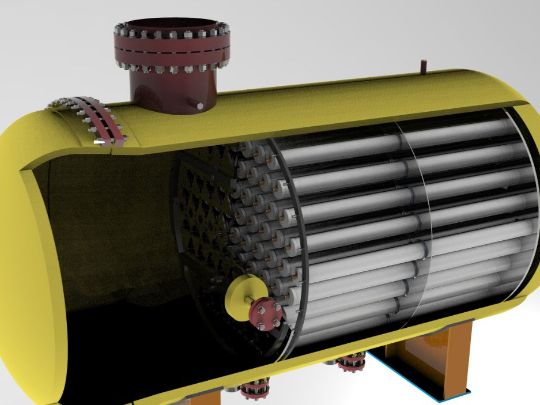

Горизонтальный фильтр-сепаратор с дуплексными картриджами
В настоящее время часто применяются фильтры-сепараторы с фильтрующими картриджами для очистки газового потока от механических примесей. Такие фильтры имеют достаточно высокую эффективность очистки газа от механических примесей, что обусловлено применением фильтрующих элементов в конструкции картриджей.
Такие фильтры эффективно отделяют пыль и результаты коррозии металла от газового потока, не пропуская такая загрязнение дальше в газопровод, предотвращая загрязнение газа и выход из строя оборудования. Но что делать, если газ не сухой, если в его составе есть капельная жидкость, с которой такие фильтры-коагуляторы борются очень не эффективно?
Выход есть. Это применение фильтрующих картриджей дуплексного типа
Дуплексные фильтрующие элементы представляют собой конструкцию картриджа, в которой предусмотрена схема работы в двух направлениях. На первой ступени очистки газ проходит снаружи вовнутрь фильтрующего элемента. На этой ступни очистки он очищается от механических примесей. Далее газ двигается внутри фильтрующего картриджа по его внутренней полости, продвигаясь за перегородку, на которой установлены фильтрующие картриджи.
После этого, газ проходит через стенку картриджа с установленным фильтровальным материалом, который имеет свойства коалесцера. Таким образом, двигаясь изнутри наружу, газ очищается от капельной жидкости и далее направляется к выходному патрубку корпуса фильтра-сепаратора
Такая схема работы фильтрующих картриджей позволяет обеспечить качественную очистку газового потока в одном корпусе аппарата сократив при этом количество аппаратов до одного.
Такие фильтры-сепараторы с картриджами дуплексного типа имеют все преимущества фильтров, которые реализуются в простоте конструкции и удобстве обслуживания аппарата. Сами фильтрующие картриджи имеют классическую конструкцию, которая позволяет производить их замену путем выполнения стандартных процедур периодического обслуживания фильтров-сепараторов.

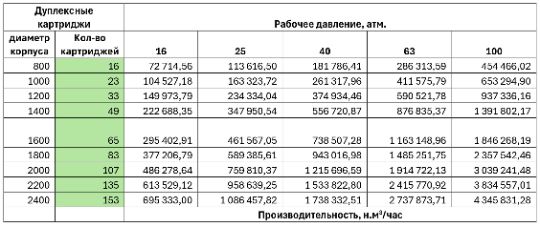

производительность фильтра-сепаратора в н.м3/час
Сами фильтры сепараторы представляют собой горизонтальные аппараты, которые рассчитаны на установку необходимого, расчетного количества фильтрующих картриджей, количество и размер которых подбирается под технологические условия эксплуатации на конкретном объекте. В таблице приведены технические характеристики по производительности фильтра-сепаратора с дуплексными фильтрами в зависимости от рабочего давления и производительности по газу.
Основным преимуществом использования фильтров-сепараторов является широкий диапазон работы аппарата, поскольку в его работе ограничена только максимальная производительность по газу, нижнего предела производительности не существует, поэтому диапазон работы фильтра-сепаратора начинается от минимальных значений по расходу газа.

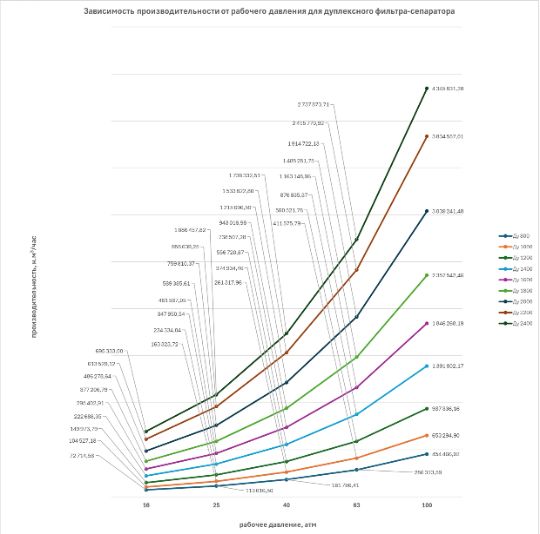

график зависимости производительности фильтра-сепаратора для каждого диаметра корпуса
Сами дуплексные фильтры могут изготавливаться любой длинны, однако длинна фильтрующего картриджа ограничена конструктивными особенностями аппарата и технологическими параметрами процесса очистки. Поскольку дуплексный фильтр имеет двухступенчатую компановку в одном картридже, производительность по газу таких картриджей примерно в 2 раза ниже, чем классических фильтров патронного типа, поскольку только половина длинны картриджа фактически работает на очистку газа на каждой ступени картриджа.
При этом, использование фильтрующих картриджей дуплексного типа позволяет обеспечить качественную очистку газа от механических примесей и капельной жидкости в одном корпусе фильтра-сепаратора.
